- 產品名稱：UG-1、UG-2型玻璃管液位計
- 產品型號：UG-1、UG-2型
- 產品銘牌：SAIC
- 生產廠商：上海自動化儀表五廠
- 銷售單位：上海自動化儀表銷售部
UG-1、UG-2型玻璃管液位計（上海自動化儀表五廠）
產品概述
UG-1、UG-2型玻璃管液位計是就地式液位測量?jī)x表，主要用來直接指示各工業領域內各種罐、塔、槽、箱等容器內介質液位高度。對腐蝕性介質，儀表用1Cr18Ni9Ti不銹鋼或聚四氟乙烯密封填料制造。
主要技術指標
● 被測介質工作壓力：1.6MPa
● UG-2保溫蒸汽壓力：0.6MPa
● 被測介質溫度：≤200℃
● 測量范圍：根據上下二閥門的中心距L確定，標尺的刻度范圍
H與L的關系如下：單位：mm
L | 300 | 500 | 800 | 1100 | 1400 | 1700 |
H | 100 | 300 | 600 | 900 | 1200 | 1500 |
● 連接型式尺寸：法蘭安裝：法蘭尺寸符合國家標準HG5012-58，PN1.6，DN20，其它法蘭標準如HGJ，GB，ANSI等，請用戶注明。
● 螺紋安裝：G3/4"或M27×1.5
● UG-2帶蒸汽夾套接頭：外螺紋G1/2"。
● 材質：碳鋼、不銹鋼1Cr18Ni9Ti
● 重量：5～10kg
結構原理
儀表在上下閥上都裝有G3/4"或M27×1.5的螺紋接頭，通過法蘭與容器連接構成連通器，透過玻璃管可直接顯示容器內液位的高度。
儀表在上下閥內都裝有鋼球，當玻璃管因意外事故破裂時，鋼球在容器內壓力作用下阻塞通道，這樣容器便自動密封，可防止容器內的液體繼續外流。
在儀表的閥端裝有阻塞孔螺釘，可供取樣時用，或在檢修時放出儀表中的殘留液體時用。

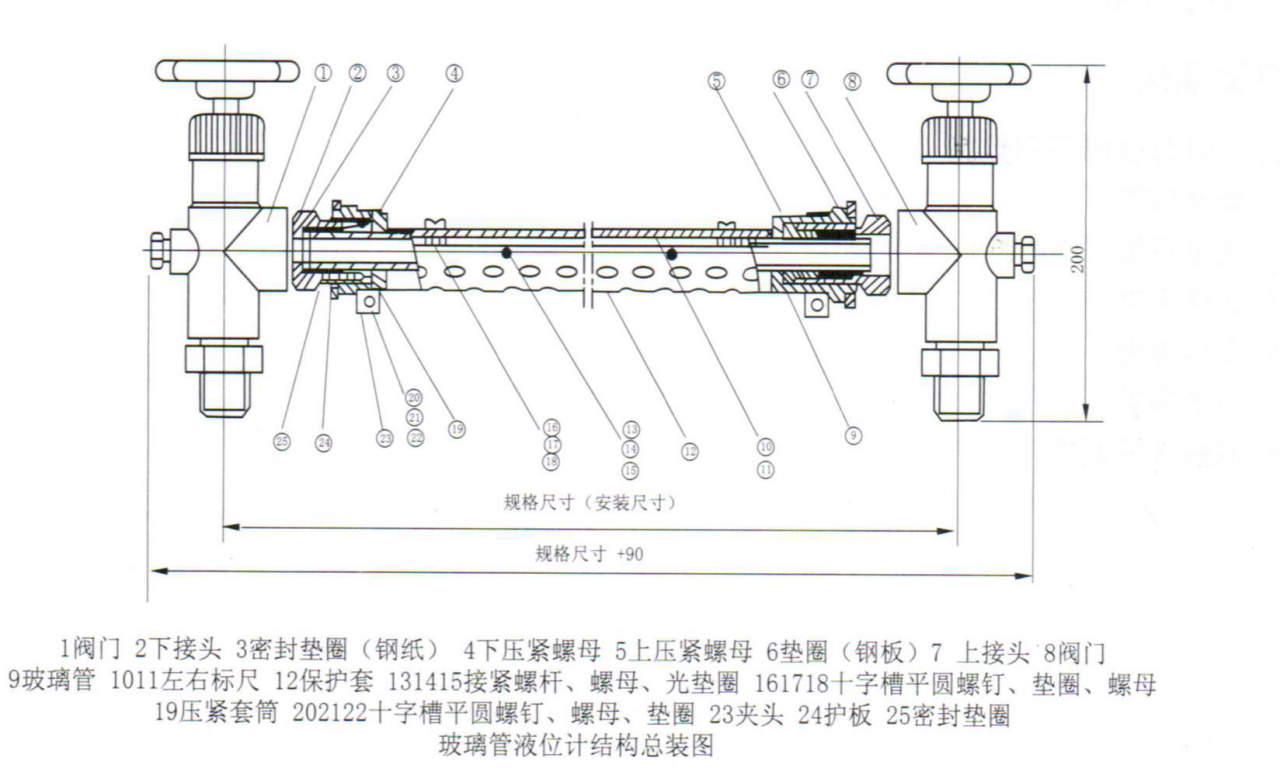

序號 | 零件名稱 | 規格 | 數量 |
1 | 下閥門 | 1 | |
2 | 下接頭 | 1 | |
3 | 密封墊圈 | φ25×φ5×4鋼紙 | 1 |
4 | 下壓緊螺母 | 1 | |
5 | 上壓緊螺母 | 1 | |
6 | 墊圈 | 鋼25×φ19×2 | 1 |
7 | 上接頭 | 1 | |
8 | 上閥門 | 1 | |
9 | 玻璃管 | φ19×14 | 1 |
10 | 左標尺 | 1 | |
11 | 右標尺 | 1 | |
12 | 保護套 | 1 | |
13 | 拉緊螺桿 | 2 | |
14 | 墊圈 | A6 GB97-66 | 4 |
15 | 螺母 | AM6 GB52-66 | 4 |
16 | 十字槽平面螺釘 | M4×8 GB818-67 | 4-12 |
17 | 墊圈 | A4 GB97-66 | 8-12 |
18 | 螺母 | AM6 GB52-66 | 4-12 |
19 | 壓緊套筒 | 2 | |
20 | 十字槽平圓螺釘 | M6×18 GB818-67 | 2 |
21 | 墊圈 | A6 GB97-66 | 4 |
22 | 螺母 | AM6 GB52-66 | 2 |
23 | 夾頭 | 2 | |
24 | 護板 | 2 | |
25 | 密封墊圈 | 柔性石墨壓環 | 10 |
安裝使用須知
本儀表出廠除閥體外，其余各件均散裝，用戶可根據總裝圖逐件安裝見總裝配圖。
為了保證自動密封作用，容器內的介質壓力應大于0.2MPa，在打開上下閥時，閥桿退出轉數不少于4轉，使鋼球封門時，不致于碰到閥桿的頂端。
玻璃管液位計的訂貨須知
●型號名稱
●規格（中心距L）
●材質（普通鋼或不銹鋼）
●安裝形式：G3/4"（M27×1.5或法蘭安裝訂貨需注明）
