- 產品名稱：UTD-3010G系列浮筒液位計
- 產品型號：UTD-3010G系列
- 產品銘牌：SAIC
- 生產廠商：上海自動化儀表五廠
- 銷售單位：上海自動化儀表銷售部
一、UTD-3010G浮筒液位計產品簡介
UTD-3010G系列智能型浮筒式液位（電動浮筒液位變送器）是上海自動化儀表股份有限公司物位儀表制造部和公司技術中心合作研制開發和生產的產品。是帶 HART通訊協議的智能化的浮筒式液位計（電動浮筒液位變送器）。
UTD-3010G系列智能型浮筒式液位（電動浮筒液位變送器）00系列由智能型變送器和傳感器組成。UTD-3010G系列智能型浮筒式液位（電動浮筒液位變送器）具有HART通訊協議和本機零位、滿度校正按鍵，帶有LCD液晶指示。用于測量液位、界面、或者液體密度，廣泛使用在煉油、化工、冶金、 發電、制藥等行業，能耐高溫、高壓、耐腐蝕。適用于各種易燃易爆場合。輸出4-20mADC標準信號遠距離傳送與集散控制DCS系統聯網使用，實現工藝流程的自動檢測和自動控制。
二、UTD-3010G浮筒液位計工作原理
UTD-3010G系列智電動浮筒液位變送器由智能型液位控制器和浮筒位傳感器組成，浮筒液位傳感器由浮筒室，浮筒（實際是沉筒，其自重大于浮力，其位置基本不動），杠桿，扭力管組成。浮筒浸沒在測液在被測液體中，通過杠桿懸掛在扭力管上。扭力管承受的力浮筒的自重減去浮筒承受的液體浮力的凈值，在這種合力矩作用下，扭力管旋轉一定的角度，液位的變化使浮筒的吃水深度變化，從而浮力產生變化，引起扭力管角度的旋轉，旋轉運動傳遞到智能型液位控制器的擺動組件，擺動組件上的磁鋼隨之擺動，霍貳傳感器檢測到磁鋼擺動形成的磁場變化，輸出霍爾電壓。電子電路將霍爾電壓轉換成HART訊號和4~20mA電流信號。由此測量液位，界面，或液體的密度。
三、UTD-3010G浮筒液位計特點
1，帶有干式調節旋鈕和本機零位、滿度調整按鍵，在現場可方便的進行調校而不需要使用HART通訊手操器。
2，精密制造的外殼，防腐涂層的電路板，耐腐蝕材質制成的浮筒，使儀表能承受嚴酷的工作環境和工藝過程，防護等級達到IP66(NEMA4)。
3，精密設計制造的傳感部件，使用靈敏的霍爾元件，能檢測很小的轉角信號，儀表能夠用于測量比重差很小的場合，最小比重差為0.1g/cm3。
4，帶有3-1/2數字、條形模擬LCD液晶指示；正反作用：正作用（輸入、輸出同向變化），反作用（輸入、輸出反向變化）。
5，隔爆性能 本安：ExiaIICT4-6
隔爆：ExdIICT4-6
6，抗電磁干擾：EMC2級
四、UTD-3010G浮筒液位計主要技術指標
精確度：± 0.5%FS
防護等級：IP66 (NAME 4X)
輸出： 信號范圍 4～20mA/20～4mA
操作范圍 3.8～20.5mA
允許負載：250Ω～600Ω
LCD指示器：3-1/2位數字組態成％
電源： 供電電壓 24V
允許電壓波動 ±5%
過程溫度：一196°C～+ 350°C
環境溫度：一40°C～+ 70°C
帶指示表頭：一30°C～+ 70°C
環境濕度：10～95%
量程（單位：mm): 300-3000（特殊可定做）
介質比重： 0.5～1.5 g/cm3
界面測量最小比重差： 0.1g/cm3
工作壓力（單位：MPa):最高可達32MPA
本安型等級： EXiaIICT4-6
隔爆型等級：ExdIICT4-6
電氣接口： M20X1.5或NPT1/2"
通訊：HART標準；FF標準
EPA標準：PROFIBUS PA標準
最小負載250Ω
手操器型號：HPC100
五、UTD-3010G浮筒液位計產品選型
型號 | 規格 | 內容 | |||||||||||
UTD-3010G | H(HART);F(FF);E(EPA);P(PROFIBUS PA) | 通訊協議標準 | |||||||||||
A | A系列傳感器（表頭為左式要標明AL）表頭朝向可變 | ||||||||||||
B | B系列傳感器（表頭為左式要標明BL）表頭朝向可變 | ||||||||||||
C | C系列傳感器（表頭為夾持式） | ||||||||||||
傳感器形式 | 0 | 外浮筒頂?shù)? | |||||||||||
1 | 外浮筒側側 | ||||||||||||
2 | 外浮筒頂側 | ||||||||||||
3 | 外浮筒底側 | ||||||||||||
5 | 內浮筒頂置 | ||||||||||||
6 | 內浮筒側置（除C系列） | ||||||||||||
安裝形式 | 1 | 液位 | |||||||||||
2 | 界面 | ||||||||||||
測量形式
| 0 | 普通-30℃-150℃ | |||||||||||
3 | 低溫-196℃-40℃ | ||||||||||||
5 | 高溫150℃-350℃ | ||||||||||||
溫度范圍 | 4.0 | PN4.0 | |||||||||||
6.3 | PN6.3 | ||||||||||||
16 | PN16 | ||||||||||||
32 | PN32 | ||||||||||||
X | 其他壓力等級 | ||||||||||||
公稱壓力 | □□□□ | 300-3000mm或英制單位 | |||||||||||
測量范圍 | C | 不銹鋼304、316 | |||||||||||
G | 碳鋼 | ||||||||||||
X | 其他材質 | ||||||||||||
筒體及連接法蘭材質 | F | 法蘭 | |||||||||||
S | 絲口閉蓋 | ||||||||||||
排放形式 | A | EXIAIICT4-6 | |||||||||||
B | EXDIICT4-6 | ||||||||||||
防爆標志 | 0 | 筒體無夾套 | |||||||||||
Z1 | 蒸汽半夾套G1/2”外螺紋安裝或法蘭安裝PN1.6DN15型號Z1F | ||||||||||||
Z2 | 蒸汽全夾套G1/2”外螺紋安裝或法蘭安裝PN1.6DN15型號Z2F | ||||||||||||
蒸汽夾套 | 0 | 套管無夾套 | |||||||||||
T | 套管夾套 | ||||||||||||
套管 | 0 | 支承室無夾室套 | |||||||||||
H | 支承室夾室套 | ||||||||||||
UTD-3010G | □ | □ | □ | □ | □ | □□□□ | □ | □ | □ | □ | □ | □ | |

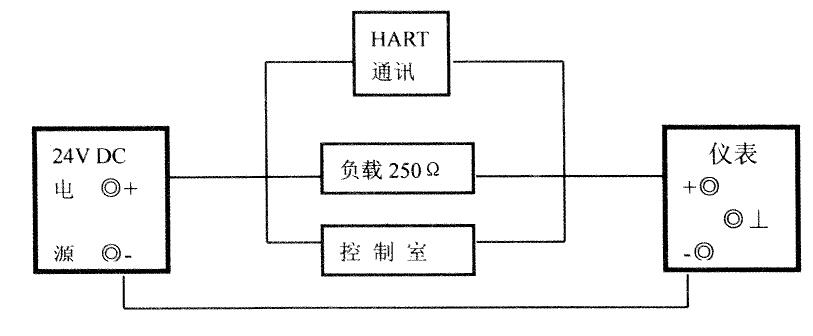

六、UTD-3010G浮筒液位計儀表接線圖
七、UTD-3010G浮筒液位計基本外浮筒形式
測量范圍 | ZB=H+174 | ZA=Z+224 | ZC=H+L | |
L=3501 | L=4502 | |||
500 | 674 | 898 | 850 | 950 |
800 | 974 | 1198 | 1150 | 1250 |
1200 | 1374 | 1598 | 1550 | 1650 |
1600 | 1774 | 1998 | 1950 | 2050 |
2000 | 2174 | 2398 | 2350 | 2450 |
注：ZB為B型系列傳感器
ZA為A型系列傳感器
ZC為C型系列傳感器
1L=350為C系列頂側、底側、側側安裝
2L=450為C系列頂?shù)装惭b
八、UTD-3010G浮筒液位計半夾套筒尺寸
測量范圍 H(MM) | 0型半夾套 L=Z-82-46-56 | 1型半夾套 L=H-80 | 2型半夾套 L=H-85 | 3型半夾套 L=H-110 |
500 | 490 | 420 | 415 | 390 |
800 | 790 | 720 | 715 | 690 |
1200 | 1190 | 1120 | 1115 | 1090 |
1600 | 1590 | 1520 | 1515 | 1390 |
2000 | 1990 | 1920 | 1915 | 1890 |
3000 | 2990 | 2920 | 2915 | 2890 |
九、UTD-3010G浮筒液位計配件、附件
0、6型 | 1型 | 2型 | 3型 | 5型 |
無 | 1. 浮筒上端蓋法蘭全套1 2. 浮筒下端絲口閉蓋、PN6.4(不)三片式球閥、兩個接管、悶帽。PN16，絲口閉蓋帶閘閥或法蘭式帶蓋法蘭 | 浮筒下端絲口閉蓋，PN6.4(不)三片式球閥、兩個接管、悶帽。PN16絲口閉蓋帶閘閥或法蘭式帶蓋法蘭 | 浮筒上端蓋法蘭全套1 | 浮筒上端蓋法蘭全套1 |
注：1包括蓋法蘭、墊圈、螺栓、螺母*墊圈為石棉材質
十、UTD-3010G浮筒液位計法蘭規格
材料 | 碳鋼、304不銹鋼、316不銹鋼、鈦合金 | ||||||
壓力PN | 通徑DN | 壓力PN | 通徑DN | 壓力PN | 通徑DN | 壓力PN | 通徑DN |
1.0 | 15 | 2.5 | 65 | ANSI150 | 1” | ANSI300 | 2” |
1.6 | 40 | 4.0 | 50 | ANSI150 | 1-1/2” | ANSI300 | 3” |
1.6 | 50 | 6.3 | 25 | ANSI150 | 2” | ANSI300 | 4” |
2.5 | 20 | 6.3 | 40 | ANSI150 | 3” | ANSI600 | 1” |
2.5 | 32 | 16 | 40 | ANSI150 | 4” | ANSI600 | 1-1/2” |
2.5 | 40 | 4 | 80 | ANSI300 | 1” | ANSI600 | 2” |
2.515 | 50 | 4 | 100 | ANSI300 | 1-1/2” | ||
*ANSI150-2.0MPA ANSI300-5.0MPA ANSI600-11MPA
十一、UTD-3010G浮筒液位計訂貨須知
1，型號、名稱
2，測量范圍
3，被測介質工作壓力(Mpa)
4，被測介質密度(g/cm3)
5，被測介質溫度（℃）
6，連接法蘭
